Què és color Doppler Flow Imaging?
Imatges de flux Doppler de color (CDFI), també conegudes com a Doppler bidimensionals, utilitza la detecció de fases, el processament d'autocorrelació i la codificació en escala de grisos de color per a la mitjana Les dades de velocitat del flux sanguini es mostren en color i es combinen i se superposen a la imatge en escala de grisos en mode B. Mostra el flux sanguini de manera més intuïtiva, i pot mostrar les propietats del flux sanguini i la distribució de la velocitat del flux en el cor i els vasos sanguinis més ràpid i intuïtivament que el pols Doppler. Té avantatges únics en la visualització del flux sanguini d'esquerra a dreta i el flux sanguini de regurgitació de vàlvules. Però la quantificació del flux sanguini no és tan bona com l'ona de pols i el Doppler d'ona contínua.
El cabalímetre Doppler de color, com l'ona de pols i el Doppler d'ona contínua, també utilitza l'efecte Doppler entre els glòbuls vermells i l'ultrasò per aconseguir imatges. El cabalímetre Doppler de color inclou el sistema d'imatges d'ultrasò bidimensionals, el sistema d'anàlisi de flux sanguini Pulse Doppler (unidimensional Doppler), el sistema de mesura del flux sanguini Doppler d'ona contínua i el sistema d'imatges de flux sanguini Doppler de color (Doppler bidimensional). L'oscil·lador genera dos senyals de quadratura amb una diferència de π/2, que es multipliquen respectivament pel senyal de flux sanguini Doppler. , després d'eliminar els components de baixa freqüència generats per la paret o vàlvula del vas, etc., s'envia a l'autocorrelador per a la detecció d'autocorrelació. Atès que cada mostreig conté la informació del flux sanguini Doppler produïda per molts glòbuls vermells, el senyal obtingut és un senyal mixt de múltiples velocitats de flux sanguini després de la detecció d'autocorrelació. Els resultats de la detecció d'autocorrelació s'envien a la calculadora de velocitat i la calculadora de variància per obtenir la velocitat mitjana, que s'emmagatzema en el convertidor d'escaneig digital (DSC) juntament amb la informació de l'espectre de flux sanguini i la informació d'imatge bidimensional després del processament FFT. Finalment, d'acord amb la direcció i la velocitat del flux sanguini, el processador de color codifica les dades del flux sanguini com a pseudocolor i les envia a un monitor de color per a la seva visualització, completant així les imatges de flux sanguini Doppler en color.

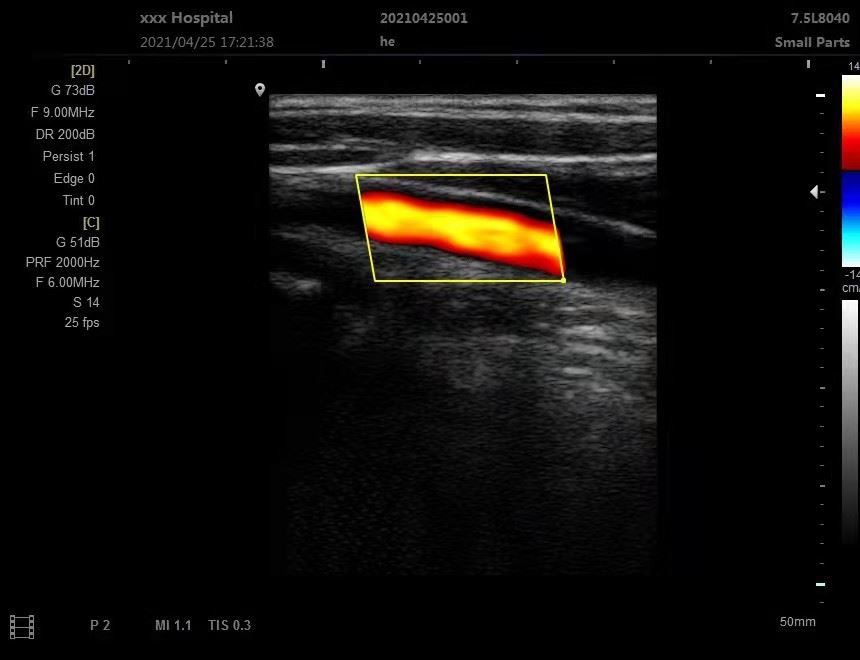

La font d'informació d'eco obtinguda per les imatges de flux Doppler en color és consistent amb doppler espectral, la distribució i la direcció del flux sanguini es mostren en dues dimensions, i diferents velocitats es distingeixen per diferents colors. Sistema d'ultrasons Duplex Doppler, que és una imatge d'ultrasò en mode B que mostra la ubicació dels vasos sanguinis. Doppler mesura el flux sanguini, i aquesta combinació de sistemes de mode B i Doppler pot localitzar amb més precisió qualsevol vas sanguini donat.
